锂电池的结构图

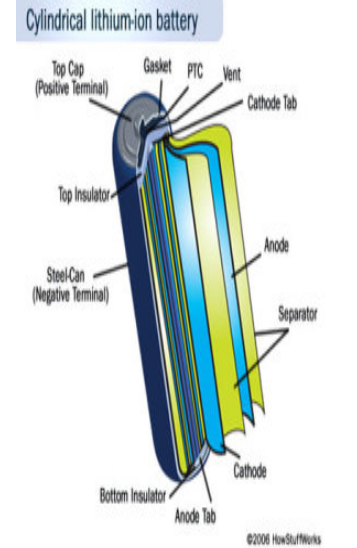

现如今，锂电池深受大家喜爱。大家可以在电脑笔记本，PDA，手机和iPod和无人飞机中寻找它们。它们是那么的普遍，但是它们是一些最充满活力的可充电电池。有许多小伙伴想了解一下锂电池的内部结构，好吧，下面简单发个图让大家了解一下锂电池的结构是怎么一个样子的。

这个金属外壳有一个长螺旋，包括三个压在一起的薄片：

1.一个正极

2.一个负极

3.一个分离设备

在外壳内部结构，这些片材浸没在充当电解质的有机溶剂中。醚是很常见的一种溶剂。隔板是非常薄的微孔塑料板。简而言之，它将正极和负极分离开来，与此同时容许离子通过。正极由锂钴氧化物或氧化钴锂(LiCoO2)制成。负极由碳制成。当锂电池充电时，锂离子通过电解质从正电极移动到负电极并附着到碳上。
